Zuverlässigkeit
Die Zuverlässigkeit, die Widerstandsfähigkeit gegenüber schlechter Wasserqualität und der geräuscharme Betrieb stellen sowohl den Endnutzer als auch die Betreiber von Kanalnetzen zufrieden.
Die inneren Komponenten, die aus hochwertigem Polymermaterial bestehen, wurden so konzipiert, dass die Leistung des Zählers dauerhaft erhalten bleibt. Das Flügelrad ist auf Saphiren gelagert, die den Verschleiß der Wellen verhindern.
Die doppelte Filterung, die durch den Filter im Einlauf und im Messeinsatz erfolgt, verhindert, dass Fremdkörper in den Mechanismus gelangen.

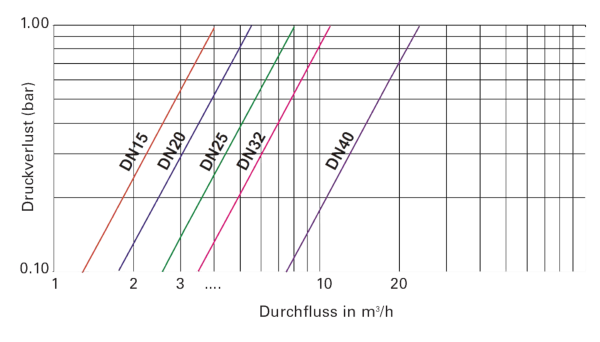

Typische Druckverlustkurve
Zuverlässigkeit
Die Zuverlässigkeit, die Widerstandsfähigkeit gegenüber schlechter Wasserqualität und der geräuscharme Betrieb stellen sowohl den Endnutzer als auch die Betreiber von Kanalnetzen zufrieden.
Die inneren Komponenten, die aus hochwertigem Polymermaterial bestehen, wurden so konzipiert, dass die Leistung des Zählers dauerhaft erhalten bleibt. Das Flügelrad ist auf Saphiren gelagert, die den Verschleiß der Wellen verhindern.
Die doppelte Filterung, die durch den Filter im Einlauf und im Messeinsatz erfolgt, verhindert, dass Fremdkörper in den Mechanismus gelangen.
Typische Druckverlustkurve
Zählwerk
Der Messeinsatz des ES 40-13 zeichnet sich durch eine außergewöhnlich gute Messleistung über lange Zeiträume aus.
Die ausgeglichene Kraft sowie die Aufwärtsbewegung des Wassers im Gehäuse führt zu einem niedrigen Anlaufpunkt. Die direkte Übertragung verleiht dem ES 40-13 eine hohe Empfindlichkeit, besonders bei niedrigen Durchflüssen.
Die Rollen des Zählwerks für m³ und der erste Zeiger sind in ein Schmiermittel eingetaucht, um einen optimalen Betrieb und Schutz zu gewährleisten. Diese Technik verhindert die Kondensation und ermöglicht eine perfekte Ablesbarkeit des Zählers auch unter schlechten Bedingungen, unabhängig vom Zustand des Wassers.
Typische Messfehlerkurve
Hygiene
Durch unsere 100% vollflächige und besonders auflagestarke Pulverbeschichtung mit
KTW-Zulassung können wir gewährleisten, dass der metallene Werkstoff des Rohgehäu-
ses keinen Kontakt zum Trinkwasser hat und somit die ursprüngliche Messinglegierung
nicht mit der Positivliste des Umweltbundesamtes abgeglichen werden muss. In einem
persönlichen Gespräch beim Umweltbundesamt in Bad Elster wurde uns dies bestätigt.
Mehrere unabhängige Prüflabore lieferten uns Messwerte zur Bleiabgabe unserer beschichteten Gehäuse, so dass wir Ihnen mit voller Überzeugung versichern können:
Unser ES 40-13 ist konform zur zweiten Verordnung zur Änderung der Trinkwasserverordnung (Reduzierung der Schwermetallabgabewerte).
Unsere Beschichtung
Durch unsere 100% vollflächige und besonders auflagestarke Pulverbeschichtung mit
KTW-Zulassung können wir gewährleisten, dass der metallene Werkstoff des Rohgehäuses
keinen Kontakt zum Trinkwasser hat und somit die ursprüngliche Messinglegierung
nicht mit der Positivliste des Umweltbundesamtes abgeglichen werden muss. In einem
persönlichen Gespräch beim Umweltbundesamt in Bad Elster wurde uns dies bestätigt.
Mehrere unabhängige Prüflabore lieferten uns Messwerte zur Bleiabgabe unserer be-
schichteten Gehäuse, so dass wir Ihnen mit voller Überzeugung versichern können:
Unser ES 40-13 ist konform zur Trinkwasserverordnung.
Vor dem Auftragen unserer Beschichtung werden unsere neuen Zähler oder recycelten Altgehäuse mit hochpräzisen Spezialwerkzeugen angeschliffen.
Nach dem Auftragen und Einbrennen der Beschichtung fällt damit keine Nachbearbeitung mehr an und auch die kritischen Bereiche wie die Auflage des Messeinsatzes,
das Gewinde des Regelkükens oder der Wasserein- und ausfluss werden zu 100% beschichtet. Wir übertreffen somit die nach Din geforderte Vollflächigkeit bei weitem und
garantieren keinen Kontakt des Trinkwassers mit dem Gehäusematerial, welches damit auch nicht mit der Positivliste des Umweltbundesamtes abgeglichen werden muss.
Die Beschichtung ist organisch und gibt weder Blei noch Lösungsmittel ab. Sie verhindert Krustation und ist absolut kratzfest. Sie ist so stabil, dass die Beschichtung
selbst nach vielen Jahren im Einsatz nur durch ein spezielles Wärmebehandlungsverfahren zu entfernen ist.
Prozesssicherheit
Wasserzähler für die Trinkwasserversorgung und -verteilung werden im Rahmen der Konformitätsbewertung oder Eichung auf Prüfständen zur messtechnischen Prüfung mit Wasser beaufschlagt. Diese Prüfung kann unter Umständen Quelle einer mikrobiellen Kontamination sein. Insbesondere gilt es zu vermeiden, dass Pseudomonas aeruginosa, ein fakultativ humanpathogenes Bakterium, auftritt oder die Bakterienzahlen des Prüfwassers sich allgemein erhöhen. Diese Information gibt wieder, wie unsere Prüfstände für Wasserzähler gebaut und betrieben werden, um eine mikrobielle Kontamination vollständig zu verhindern und die Prüfstände hygienisch sicher zu halten. Hierzu gehört auch die Überwachung unserer Prüfstände. Wir bestätigen die Einhaltung der hier beschriebenen Prozesse und versichern somit, dass durch die Prüfung der Wasserzähler auf unseren Prüfständen die Einhaltung der Anforderungen nach §§ 4, 5 und 6 der TrinkwV 2001 nicht in Frage gestellt ist.
Hier finden Sie weitere Informationen zum Thema Hygiene:
www.ebelingundsohn.de/hygiene-desinfektion/
Schutzsystem
Durch die Verwendung einer hochwertigen Kupferlegierung und eines dicken Polycarbonatglases verfügt der ES 40-13 über hohen Korrosionsschutz und einen starken Schutz
gegen Druckschläge, Druck und Hitze.
Die Oberflächenbeschichtung des Gehäuses verhindert die Bildung von Ablagerungen.
Durch sein Design bietet der ES 40-13 Zähler einen sehr guten Manipulationsschutz, um jeglichen Missbrauch des Zählers zu vermeiden. Da der Zähler nicht über eine
magnetische Übertragung verfügt und eine magnetfreie HRI-Schnittstelle besitzt, hat ein direkt neben dem Zähler platzierter Magnet keinerlei Auswirkungen. Durch die
Verwendung eines robusten Messinggehäuses in Kombination mit einem dicken (8 mm) Polycarbonatglas kann jede mechanische Manipulation verhindert werden.
Schutzsystem
Durch die Verwendung einer hochwertigen Kupferlegierung und eines dicken Polycarbonatglases verfügt der ES 40-13 über hohen Korrosionsschutz und einen starken Schutz
gegen Druckschläge, Druck und Hitze.
Die Oberflächenbeschichtung des Gehäuses verhindert die Bildung von Ablagerungen.
Durch sein Design bietet der ES 40-13 Zähler einen sehr guten Manipulationsschutz, um jeglichen Missbrauch des Zählers zu vermeiden. Da der Zähler nicht über eine
magnetische Übertragung verfügt und eine magnetfreie HRI-Schnittstelle besitzt, hat ein direkt neben dem Zähler platzierter Magnet keinerlei Auswirkungen. Durch die
Verwendung eines robusten Messinggehäuses in Kombination mit einem dicken (8 mm) Polycarbonatglas kann jede mechanische Manipulation verhindert werden.
Maße und Gewichte
Nenngröße |
DN
|
mm
|
15
|
20
|
25
|
40
|
Länge |
L
|
mm |
165¹ |
190² |
260 |
300 |
Breite |
D
|
mm |
96 |
96 |
103 |
134 |
Gesamthöhe |
H
|
mm |
120 |
120 |
135 |
152 |
Gesamthöhe (mit HRI ausgestattet) |
H'
|
mm |
150 |
150 |
165 |
182 |
Höhe von der Grundlinie zur Rohrachse |
h
|
mm |
34 |
36,5 |
45 |
61 |
Anschlussgewinde (Verschraubung) |
|
Zoll |
½" |
¾" |
1" |
1 ½" |
Anschlussgewinde (Zähler) |
|
inch |
G¾"B |
G1"B |
G1 ¼"B |
G2"B |
Gewindedurchmesser |
|
mm |
26,44 |
33,25 |
41,91 |
59,61 |
Gewindesteigung |
|
|
1,814 |
2,309 |
2,309 |
2,309 |
Gewicht |
|
kg |
1,4 |
1,6 |
2,3 |
5,0 |
¹auch verfügbar mit 145mm und 170mm Baulänge ²auch verfügbar mit 165 und 220mm Baulänge
Funksysteme
Das Zifferblatt des ES 40-13 verfügt serienmäßig über einen Zeiger, der den HRI-Sensor aktivieren kann. Der HRI gibt den Wert des mechanischen Zählwerks exakt wieder,
indem er die Rotationsrichtung des Zeigers erkennt. Er bietet eine zuverlässige Impuls- und Datenschnittstelle für Mobil- und Fernauslesung. Der HRI kann bei ES 40 Modellen
vor Ort montiert werden oder werksseitig an den Zähler montiert bestellt werden.
Durch die serienmäßige HRI Schnittstelle
kann der ES 40-13 Zähler in jedem Kanalnetz verwendet werden, in dem ein zuverlässiges und vielseitiges AMR-System erforderlich ist. Die HRI-Variante ist nachrüstbar
und kann auch nach Installation des Zählers jederzeit montiert werden.

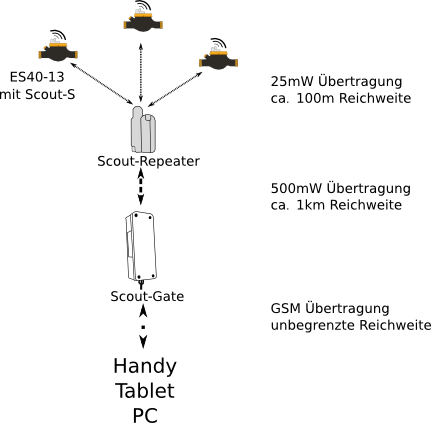

Die mobile Auslese des ES 40-13 erfolgt z.B. mit dem Sensus((S))cout, es ist ein 868MHz bidirektionales Funksystem flexibel in Topologie und Anwendung
und wurde eigens für die mobile Auslesung entwickelt mit der Option einer horizontalen Netzwerkfähigkeit mit GSM Fernauslesung. Auch gemischte Anwendungen
können mit einer durchgängigen Lösung bedient werden.
Erweiterung des System oder Änderungen im Ableseverfahren sind einfach zu realisieren. Mit diesem System können Verbrauchszähler für Wasser, Wärme, Strom
und Gas per Funk über verschiedene Methoden ausgelesen werden. Den Betreibern erlaubt dies, all ihre Zähler so oft
abzulesen, wie sie möchten und die folgenden Informationen zu erfassen:
Zählernummer
aktueller Zählerstand
Zählerstand zum Monatsende
Manipulationserkennung
Leckage- und Rohrbrucherkennung
Rückwärtsflussvolumen
Funksysteme
Das Zifferblatt des ES 40-13 verfügt serienmäßig über einen Zeiger, der den HRI-Sensor aktivieren kann. Der HRI gibt den Wert des mechanischen Zählwerks exakt wieder,
indem er die Rotationsrichtung des Zeigers erkennt. Er bietet eine zuverlässige Impuls- und Datenschnittstelle für Mobil- und Fernauslesung. Der HRI kann bei ES 40 Modellen
vor Ort montiert werden oder werksseitig an den Zähler montiert bestellt werden.
Durch die serienmäßige HRI Schnittstelle
kann der ES 40-13 Zähler in jedem Kanalnetz verwendet werden, in dem ein zuverlässiges und vielseitiges AMR-System erforderlich ist. Die HRI-Variante ist nachrüstbar
und kann auch nach Installation des Zählers jederzeit montiert werden.
Die mobile Auslese des ES 40-13 erfolgt z.B. mit dem Sensus((S))cout, es ist ein 868MHz bidirektionales Funksystem flexibel in Topologie und Anwendung
und wurde eigens für die mobile Auslesung entwickelt mit der Option einer horizontalen Netzwerkfähigkeit mit GSM Fernauslesung. Auch gemischte Anwendungen
können mit einer durchgängigen Lösung bedient werden.
Erweiterung des System oder Änderungen im Ableseverfahren sind einfach zu realisieren. Mit diesem System können Verbrauchszähler für Wasser, Wärme, Strom
und Gas per Funk über verschiedene Methoden ausgelesen werden. Den Betreibern erlaubt dies, all ihre Zähler so oft
abzulesen, wie sie möchten und die folgenden Informationen zu erfassen:
Zählernummer
aktueller Zählerstand
Zählerstand zum Monatsende
Manipulationserkennung
Leckage- und Rohrbrucherkennung
Rückwärtsflussvolumen
Fernauslesung
Die Mobile Zählerauslesung bietet sich an für vereinzelte Zähler in schwer oder nicht zugänglichen Einbausituationen, z.B. Großwasserzähler im Schacht.
Typische Entfernungen zum Handterminal sind: normale Bedingungen wie z.B. außerhalb eines Gebäudes 100 m - bis 200 m; harte Bedingungen wie z.B.
Schachtinstallation 20 m bis 100 m. Die Auslesung vor Ort erfolgt mit dem Handterminal PSION WA pro und der Sensus Auslesesoftware. Das Funkmodem zur
bidirektionalen Kommunikation ist im Handterminal integriert. Die Sensus Auslesesoftware unterstützt bei der Routenplanung und Installation. Die Daten
werden über eine Dockingstation und USB-Verbindung auf den PC übermittelt. Die Daten können in gängige Formate zur Weiterverarbeitung in der Abrechnungssoftware gewandelt werden.
Keyfacts
- Besonders robustes und dickwandiges Messinggehäuse, extrem verschleißfest als Voraussetzung für hohe Lebensdauer und beste Messeigenschaften
- Qualitätsmesseinsätze der Marke Sensus: speziell für die Erweiterung mit intelligenter Systemtechnik vorbereitet
- Spezieller Schlitzbecher für hydraulisch stabile Strömungsverhältnisse und sehr geringen Druckverlust
- Speziell entwickelte, organische und 100% vollflächige Pulverbeschichtung
- Reduzierte Bleiabgabe unter 10mg/L (nach TrinkwV 2001 § 6)
- Keine Notwendigkeit zur Prüfung der Positivliste nach DIN 50930-6
- Zähler gemäß der TVO zertifiziert und geprüft
- Konform zur Trinkwasserverordnung
- 9001 ISO Qualitätsstandard
- Zugelassene und trinkwasserkonforme Kunststoffe (KTW-Zulassung)
- Herstellererklärung für Konformität der Gesetze (Übernahme der Haftung vom Hersteller)
